，(SCB10-1000KVA/10KV/0.4KV):S的意思表示此變壓器為三相變壓器
，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體
。B的意思是箔式繞組，如果是R則表示為纏繞式繞組
，如果是L則表示為鋁繞組
，如果是Z則表示為有載調壓(銅不標)。10的意示是設計序號
，也叫技術序號
。1000KVA則表示此臺變壓器的額定容量(1000千伏安)。10KV的意思是一次額定電壓
，0.4KV意思是二次額定電壓。
變壓器型號的含義： 第一個字母：O表示為自耦; 第二個字母表示相數：S為三相 ，D為單相; 第三個字母：表示冷卻方式
，F(xiàn)為油浸風冷;J油浸自冷;P強迫油循環;第四個字母：表示繞組數，雙繞組不標;S為三繞組;F為分裂繞組; 第五個字母：表示導線材料L為鋁線
，銅線不標;第六個字母：表示調壓方式Z有載
，無載不標; 數字部分：第一個表示變壓器容量，第二個表示變壓器使用電壓等級.
配電變壓器 ，指用于配電系統中根據電磁感應定律變換交流電壓和電流而傳輸交流電能的一種靜止電器
。中國變壓器產品按電壓等級一般可分為特高壓(750KV及以上)、超高壓(500KV)變壓器
、220-110KV變壓器
、35KV及以下變壓器。配電變壓器通常是指運行在配電網中電壓等級為10-35KV
、容量為6300KVA及以下直接向終端用戶供電的電力變壓器
。
油浸式變壓器 它為工礦企業與民用建筑供配電系統中的重要設備之一 ，它將10(6)kV或35kV網絡電壓降至用戶使用的230/400V 母線電壓
。此類產品適用于交流50(60)Hz，三相最大額定容量2500kVA(單相最大額定容量833kVA
，一般不推薦使用單相變壓器)
，可在戶內(外)使用，容量在315kVA 及以下時可安裝在桿上
，環境溫度不高于40℃
，不低于-25℃
，最高日平均溫度30℃
，最高年平均溫度20℃，相對濕度不超過90%(環境溫度25℃)
，海拔高度不超過1000m
。若與上述使用條件不符時，應按GB6450-86的有關規定
，作適當?shù)亩~調整
。

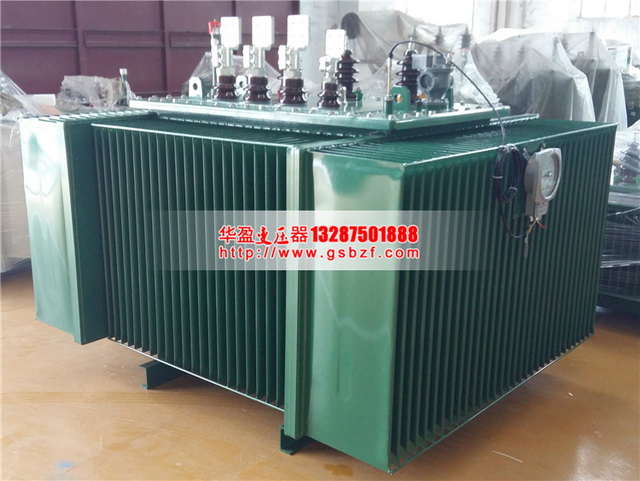

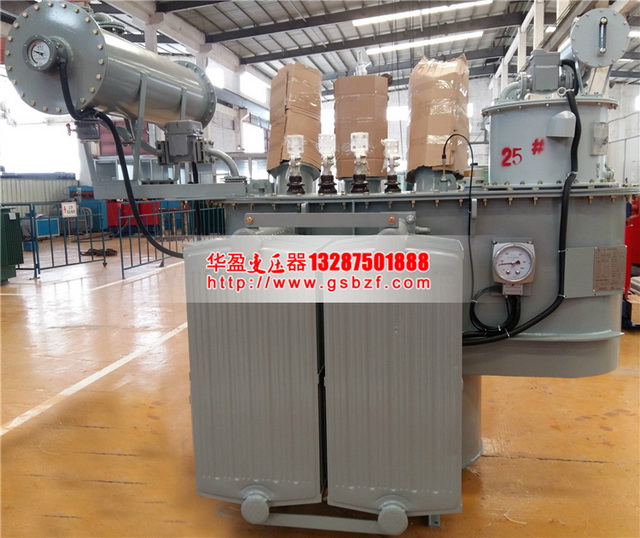

油浸式型式
1、非封閉型油浸式變壓器：主要有S8、S9、S10等系列產品，在工礦企業、農業和民用建筑中廣泛使用?div id="4qifd00" class="flower right">
！ ?
、封閉型油浸式變壓器：主要有S9、S9-M
、S10-M 等系列產品，多用于石油、化工行業中多油污
、多化學物質的場所
。
3、密封型油浸式變壓器：主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列產品 ，可做工礦企業
、農業、民用建筑等各種場所配電之用
。
干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。
