，輪船，海洋鉆井平臺等環境惡劣場所
。
鐵心
鐵心選用進口優質冷軋硅鋼片，鐵心選用進口優質冷軋硅鋼片，全斜接終結構，心柱采用F級無緯粘帶綁扎，鐵心表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵心噪聲，夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高。
高壓繞組
高壓繞組高壓繞組用帶填料環妞樹脂真空澆注，極大地減小了局放量，提高了線圈電氣強度，繞組內外壁用玻璃纖維網格板填充，增強了線圈的機械強度，提高了產品抗突發短路的能力，線圈***開裂
。
低壓繞組
低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更平衡，同時線圈采用軸向冷卻風道
，增強了散熱能力
，繞組層間采用TD
陽環氧樹脂預浸布
，整體固化成形
。
制造工藝
線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構變壓器容量較大時有通風道繞制完畢后進行真空干燥，整個澆注及固化過程完全按照工藝要求進行操作
，所有過程都需有嚴格的監視
，并視情況進行調整口澆注的精密制造過程使線圈無氣泡、空穴
，使制成的變壓
器達到優質運行效果。
溫控系統和風冷系統
采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小
，風壓高
，外形美觀等特點，增強了變壓器的過載能力
。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性
。

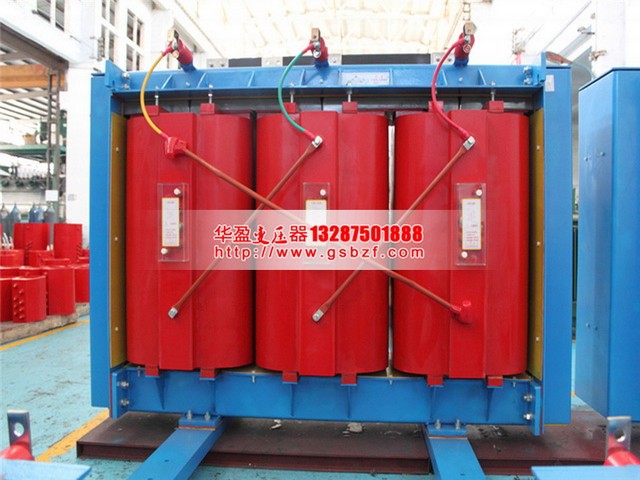

1600KVA干式變壓器特點
1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強
，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高
，抗短路
，耐沖擊能力強
。
2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好
，便于調檔
，美觀整齊。
3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫
。表面用樹脂絕緣涂層覆蓋，耐潮濕
，防銹，降噪
。
4、鐵芯 、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態
，以降低噪音
。
5 、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道
，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后
，可提高輸出容量50%。
6 、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)
。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能
，為干式變壓器提供可靠的過載保護裝置
，從而提高干式變壓器運行的安全性
。
執行標準
1、GB1094.11-2007 干式電力變壓器
2、GB/T10228-2008 干式電力變壓器技術參數和要求
3、GB1094.10-2003 電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
4、JB/T10008-2004 6-500KV級變壓器聲級
5、JB/T56009-1998 干式電力變壓器產品質量分等
1600KVA干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好 ，停運后不經預干燥即可投入運行。損耗低
，局部放電量低、噪音小
、強迫風冷條件下可以120%額定負載運行。自己備有完善的溫度保護控制系統
，為變壓器安全運行提供可靠保障。該產品的可靠性指標已經達到國內先進水平
