，使線圈處于穩定壓緊狀態，以降低噪音
。
5.
200KVA干式變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。
6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

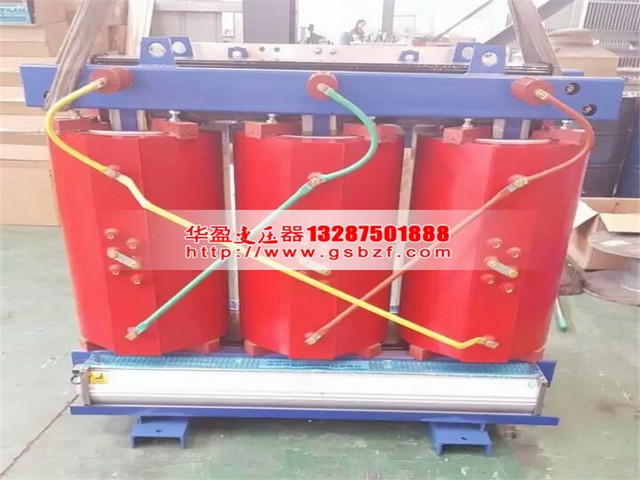

200KVA干式變壓器結構特點：
鐵芯:鐵芯選用全新武鋼120優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗(空載損耗可以達到負差)，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。
溫控系統和風冷系統:采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高
，外形美觀等特點，增強了變壓器的過載能力
。溫度控制采用智能溫控儀
，提高了變壓器運行安全可靠性。
產品詳情：
低損耗：產品空載損耗比SCB10型產品降低30%以上，負載損耗比SCB11型產品降低10%以上
，節能效果優異，運行經濟
，免維護
。
低噪聲：產品噪聲水平比現行專業標準JB/T10088-2016《6-220KV級變壓器聲級》低10-15分貝以上。
低局放：樹脂混合料采用國外先進的攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均勻
，徹底排除了混合料內的氣泡。產品僅有極低的局部放電量
，可控制在5PC以下
。高、低壓線圈均在真空和壓力下澆注
，使樹脂絕緣既具有全包封性
，又具有層匝間浸清性。澆注體具有致密的固化結構
，阻燃
、防爆、不污染環境
。
纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。
高機械強度：帶填料的樹脂使?jié)沧Ⅲw內的膨脹系數差異小，固化收縮率小
，內應力小，固化物的硬度高
，在高
、低壓線圈的內外表面環氧樹脂包封層內，放置有預制成型的加強材料
，具有尤如鋼筋混凝土一樣的致密結構
，因而機械強度還大于純環氧樹脂，能承受突發短路電動力作用而無損傷
。
200KVA干式變壓器特點：
1.適用范圍
200KVA干式變壓器適用于額定容量在31500kVA及以下，電壓等級35kV及以下的無勵磁調壓和有載調壓干式變壓器。
2.使用條件
2.1海拔不超過1000m，環境溫度不超過40°C。若環境溫度高于40°C或海
拔超過1000m時
，應按GB1094.11-2007的規定作適當?shù)恼{(diào)整
