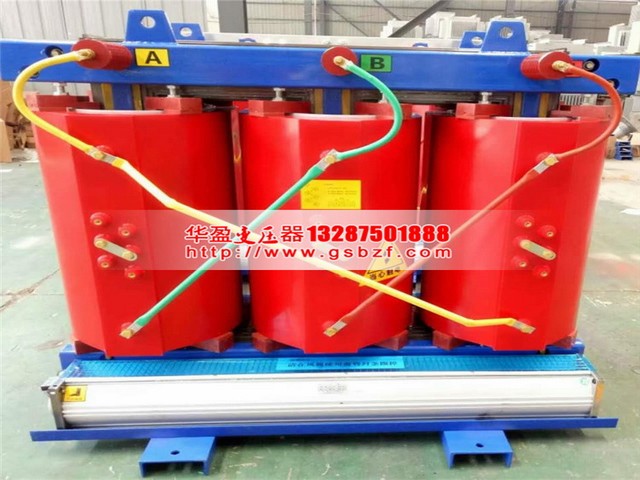

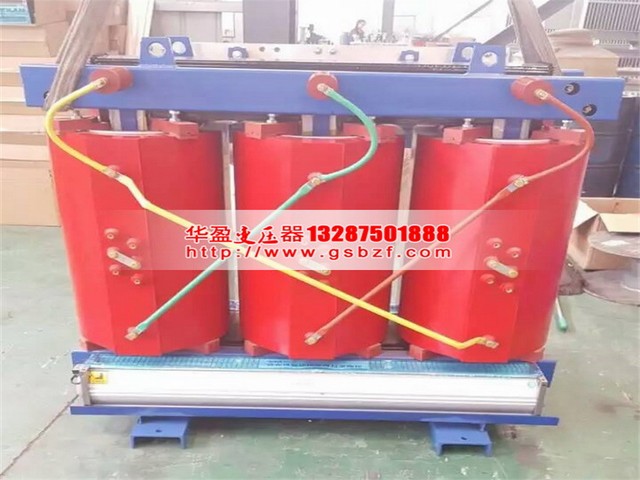

SCB10-4000KVA干式變壓器結構特征
全斜步進接縫鐵芯
鐵心采用高導磁優質晶粒取向冷扎硅鋼片 ，45°全斜步進接縫，選用方管拉板結構
，心柱選用絕緣帶捆扎;表面采用樹脂涂敷以防潮防銹
，高效地減少了空載損耗、空載電流和鐵芯噪音
。
雙層分段圓桶式高壓線圈
高壓繞組導體選用F級絕緣的銅導線繞制 ，雙層分段圓桶式結構，玻璃纖維氈添充包繞
，真空狀態(1-3mbar)下用不加填料的環氧樹脂澆筑
，固化后產生牢固的圓柱形總體
，沖擊韌性高
，高效地抑止局放狀況產生，局部放電量不超過5PC
。
豎向氣道箔式構造低壓線圈
低壓線圈選用銅泊在自動箔繞機上繞制，氬弧保護焊，焊接精度高;預浸DMD做為層間絕緣
，內外部選用預浸玻璃絲布做為絕緣
，上下方部用環氧樹脂封死，隨后進固化爐總體干固
，防潮性能好;
牢固美觀維護機殼
IP20能防止直徑超過12mm的固體進到，可抵御意外碰撞;IP23除具備IP20的功能外，還可避免與垂直線成60o角之內的水滴流入，適宜室外安裝應用;根據需求客戶可定制鋁合金
、不銹鋼
、冷軋板材料機殼。
完善的過溫保護控制系統
過熱保護裝置主要通過預埋在低壓線圈內的PT熱敏電阻完成變壓器溫度檢測與控制。溫度控制器具備巡回檢驗三相繞組溫度值
、表明*火一相繞組的溫度值、過熱報案跳閘
、光控警告
、風機啟動和關掉，同時通過RS485接口與計算機連接
，可數據收集和實時監控
。
應用自然條件
海拔高度：≤1000m;
高溫度：40℃;
低溫度：-25℃(室外干試變壓器);
高月平均氣溫：30℃;高年平均溫度：20℃;
周邊相對濕度應小于93%，線圈表層不可發生水珠;
SCB10-4000KVA干式變壓器的三相電源電壓應類似對稱;
電源電壓波形應近似于正弦波。
性能參數表
頻率：50或60HZ
絕緣耐熱等級：F
絕緣水平：Li75AC35AC5
