，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的.

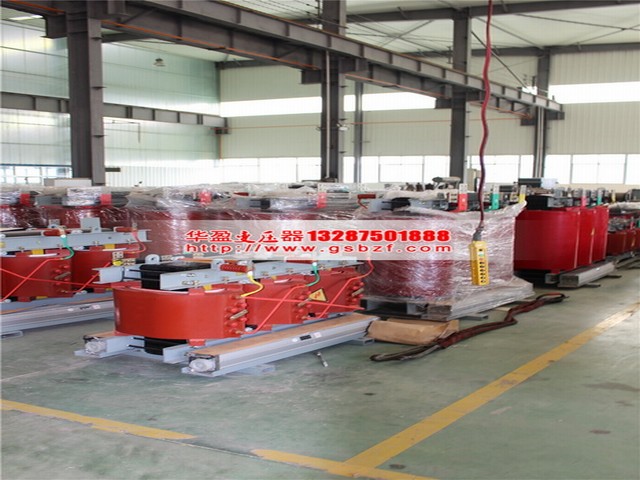

500KVA干式變壓器的產品特點
1.損耗低 ，節電效果好
，帶來了運行上的經濟實惠。
2.阻燃 、防爆、無污染
、免維修
、可分散安裝在負荷中心，降低投資造價
，節約費用
。
3.局部放電量小于10PC，線圈不吸潮
，不吸塵，機械強度高
，可靠性好
。
4.抗短路，耐雷電沖擊性能好
。
5.外殼采用不繡鋼、冷板和鋁合金三種材料，類型分拔風式
、散熱式
，進出線可以上進上出
，下進上出，下進下出
。
6.變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。
500KVA干式變壓器結構特點:
1.鐵芯
500KVA干式變壓器采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.
2.繞組
500KVA干式變壓器繞組有以下幾種:
(1)纏繞式
(2)環氧樹脂加石英砂填充澆注
(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)
(4)多股玻璃絲浸漬環氧樹脂纏繞式
3.高壓繞組
500KVA干式變壓器一般采用多層圓筒式或多層分段式結構
4.低壓繞組
500KVA干式變壓器一般采用層式或箔式結構。
干式變壓器 使用環境:戶內使用
正常使用條件:海拔不超過1000m。
環境溫度高 +40℃,
低氣溫 -30℃ ,
高年平均氣溫 +20℃
(若與上述條件不符時,訂貨時詳細說明, 可按相應標準的有關規定，作適當?shù)恼{(diào)整)
500KVA干式變壓器 產品執行標準
GB1094.1~2-1996電力變壓器
GB1094.3.5-2003電力變壓器
GB1094.4-2005電力變壓器
GB1094.11-2007干式電力變壓器
GB/T 10228-2008干式電力變壓器技術參數和要求
