，相鄰變壓器之間有500mm以上的距離。
3變壓器帶電導體對地的小安全距離應符合GB10237《電力變壓器絕緣水平和絕緣試驗 外絕緣的空氣間隙》的規定。

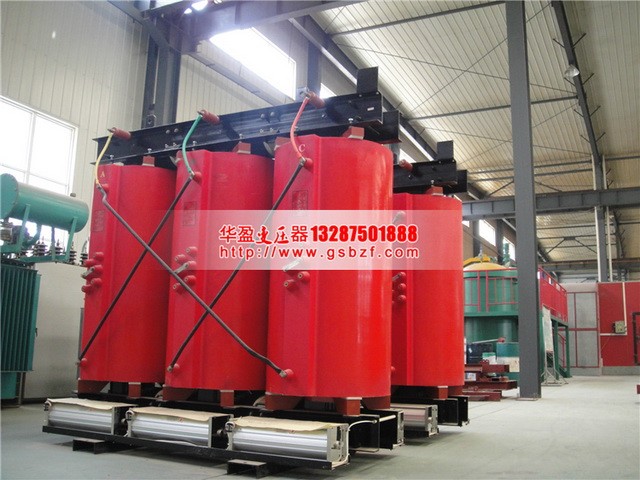

100KVA干式變壓器特點：
1.適用范圍
100KVA干式變壓器適用于額定容量在31500kVA及以下，電壓等級35kV及以下的無勵磁調壓和有載調壓100KVA干式變壓器。
2.使用條件
2.1海拔不超過1000m，環境溫度不超過40°C。若環境溫度高于40°C或海
拔超過1000m時，應按GB1094.11-2007的規定作適當?shù)恼{(diào)整。
電源電壓的波形近似于正弦波。
三相變壓器所連接的電源電壓近似對稱。
2.2外殼防護等級有IP00、IP20、IP30等型式。
2.3冷卻方式有空氣自冷(AN)和強迫風冷(AF)兩種。要求變壓器室必須具有良好的通風能力，每1kW損耗所需要的空氣流量不小于4m^3/min。
產品詳情：
低損耗：產品空載損耗比SCB10型產品降低30%以上，負載損耗比SCB11型產品降低10%以上，節能效果優異，運行經濟，免維護。
低噪聲：產品噪聲水平比現行專業標準JB/T10088-2016《6-220KV級變壓器聲級》低10-15分貝以上。
低局放：樹脂混合料采用國外先進的攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均勻，徹底排除了混合料內的氣泡。產品僅有極低的局部放電量，可控制在5PC以下。高、低壓線圈均在真空和壓力下澆注，使樹脂絕緣既具有全包封性，又具有層匝間浸清性。澆注體具有致密的固化結構，阻燃
、防爆
、不污染環境。
纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧
，高熱下樹脂不會產生有毒有害氣體。
高機械強度：帶填料的樹脂使?jié)沧Ⅲw內的膨脹系數差異小，固化收縮率小
，內應力小，固化物的硬度高
，在高、低壓線圈的內外表面環氧樹脂包封層內
，放置有預制成型的加強材料
，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度還大于純環氧樹脂，能承受突發短路電動力作用而無損傷
。
在額定頻率為50Hz, 一次側電壓為6, 10kV, 中性點不接地的三相電力系統中運行, 為使用環境中的各種動力設備和各種用電裝置提供電源
1. 標準: GB1094-1996; GB8286-2005; GB3836-2000; GB/T10228-2008; EQV
IEC726
2. 容量范圍: 50-4000kVA
3. 電壓等級: 6, 10kV
4. 調壓方式: 無勵磁調壓
5. 分接范圍: ±5%, ±2×2.5%或其它
6. 頻率: 50Hz; 60Hz
7. 相數: 三相
8. 聯結組別號: Yy0(d11), Dyn11或其它
9. 短路阻抗: 標準阻抗(詳見技術參數表)
10. 溫度: 145K
