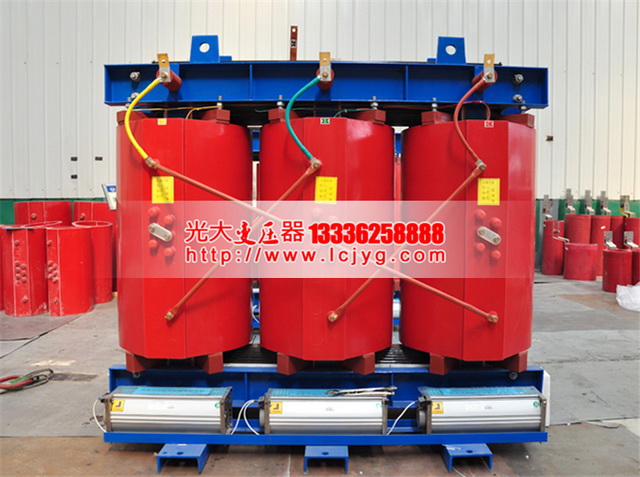

變壓器原繞組和副繞組的感應電動勢計算公式E1=4.44fW1ΦmE2=4.44fW2Φm既:
E1/E2=W1/W2式中:Φm為主磁通最大值(Wb)f為交流點頻率(Hz) 。
W1為變壓器原繞組(初級繞組)匝數W2為變壓器副繞組(次級繞組)匝數也就是說變壓器原繞組和變壓器副繞組中的感應電勢,與繞組的匝數成正比。由于繞組本身有電阻壓 ，所以降和漏磁壓降,原繞組輸入電壓U1略大于E1,副繞組電勢E2則略大于副繞組U2
。如果忽略繞組壓降,可以認為繞組中的電壓與電勢相等
。U1約等于E1,U2約等于E2U1/U2=W1/W2=k可見,原繞組輸入電壓與副繞組輸出電壓之比,等于的匝數比,比值K稱為變比系數。
