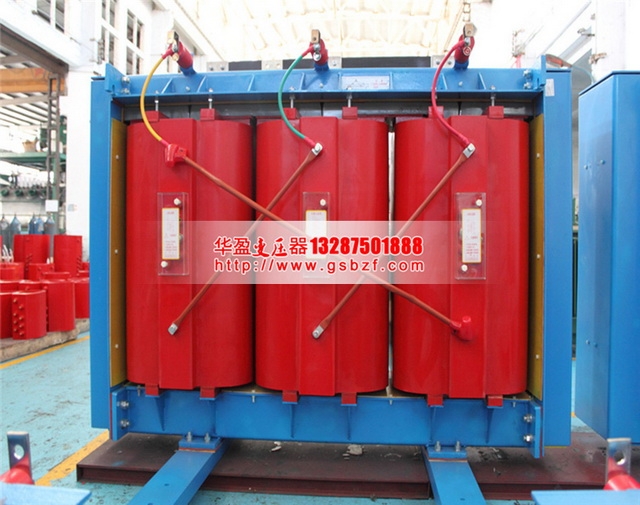

變壓器同名端指變壓器的初級線圈和次級線圈的正負相同的兩端。變壓器同名端規定施感電流流進線圈的端子和在另一個線圈中的互感電壓的正極性端子稱為兩耦合線圈的同名端
，且用星號或小黑點將它們標記出來。如果電流進入一個線圈的同名端,則在第二個線圈的同名端處,互感電壓的參考極性為正,或者如果電流從一個線圈的同名端流出,則在第二個線圈的同名端處,互感電壓的參考極性為負
。
在原邊取一組繞組，同時在副邊也取一組繞組.分別取兩組繞組的任意一端短接在一起。.用LCR數字電橋測試兩組繞組另外一端的電感值，如電感值大于單獨測試兩組繞組的電感值之和，則測試的兩端為異名端
，反之為同名端。注：當為異名端時
，L=L1+L2+2M(M為互感)當為同名端時，L=L1+L2-2M(M為互感)
