短路電阻 R = 負載損耗 P /( 3 * 額定相電流的平方)
短路電抗 X = 根號(短路阻抗的平方 - 短路電阻的平方)
同理：激磁電阻 R = 空載損耗 P /( 3 * 額定相電流的平方)
激磁電抗 X = 根號(激磁阻抗的平方 - 激磁電阻的平方)

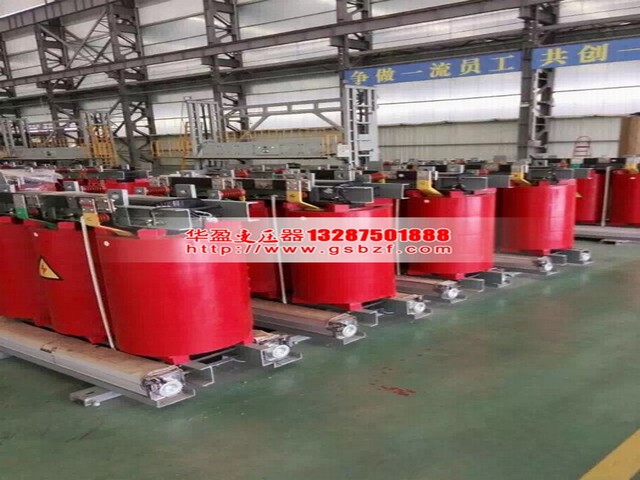

315KVA變壓器，10 / 0.4 KV：
dy11： 一次側額定相電流 I1 = 315 / 3 * 10 =10。5 A
參考阻抗：Z1 = 10 * 1000 / 10。5 = 952。4 Ω /
相短路阻抗Z = 4% * Z = 38。1 Ω /
相空載電流I0 = 10。5 * 1。1% = 0
。1155 A
激磁阻抗 Z0 = 10 * 1000 / 0 。1155 = 86580 Ω / 相Yyn0：
一次側額定相電流 I1 = 315 / √3 * 10 =18.2 A
參考阻抗：Z1 = 10 * 1000 /√3 * 18.2 = 317.3 Ω /
相短路阻抗Z = 4% * Z = 12.7 Ω / 相空載電流I0 = 18.2 * 1 。1% = 0.2002 A
激磁阻抗 Z0 = 10 * 1000 / √3 * 0.2002 = 28839.5 Ω / 相
直流電阻測試是變壓器在交接 、大修和改變分接開關后，必不可少的試驗項目
。在通常情況下
，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔而研制開發的直流電阻快速測試儀
